恒溫恒濕試驗機詳細參數:

滿足標準：

性能指標符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求

電工電子産品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)

電工電子産品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)

電工電子産品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）

電工電子産品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)

控制方式與特色：

平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等於濕熱損耗量，故能長期穩定的使用。

一、    性能：指氣冷式在室溫20℃，空載時

  1.1型號：參照下表

1.2內箱尺寸：參照下表

  1.3 溫度範圍：-40℃ ～ 150℃

1.4溫度波動度：±0.5℃

1.5溫度偏差：≤±2℃

1.6升溫時間：約4度/min分鐘(空載非線性)

1.7降溫時間：約1度/min分鐘(空載非線性)

1.8濕度範圍：20%～98%R.H.

1.9濕度波動度：±3%R.H.

1.10濕度偏差：≤3%

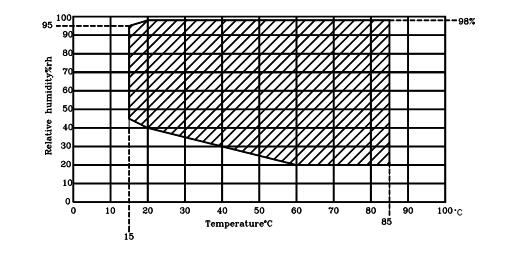

1.11溫濕度控制範圍：

二、    結構及材質：

A.內箱材質:不銹鋼板(SUS #304  1.0mm厚)

B.外箱材質:不銹鋼板經霧化處理 (SUS #304 1.0mm厚)

C.保溫材質:硬質Polyurethane發泡及玻璃棉

D.送風循環系統:

(1) 90W馬達1支

(2)不銹鋼加長軸心

(3)多翼式扇葉(SIRCCO FAN)

E.箱門: 單片門，單窗口，左開，把手在右手邊

   (1)窗口270x360x40mm 3層真空層

   (2)平面嵌入式把手

   (3)後鈕:SUS #304

三、冷凍系統：

A.壓縮機:法國原裝進口全密式壓縮機

B.冷媒:環保冷媒R404A

C.冷凝器:鰭片式附散熱馬達

D.蒸發器:鰭片式多段式自動負載容量調整

E.其他附件: 乾燥劑,冷媒流量窗口，修理閥

F.膨脹系統：容量控制之冷凍系統

四、控制系統：

原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料, 溫濕度同時可程式控制，曲線顯示，設定值/顯示值曲線。可分別顯示多種警報，故障發生時可通過螢?zāi)伙@示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示於螢?zāi)簧?/span>．

1.控制器規格:

a.精度: 溫度±0.1℃＋1digit 、濕度±1%RH＋1digit

b.解析度:溫度±0.1,濕度1%R.H.

c.溫度斜率:0.1～9.9可設定

d.具有上下限待機及警報功能

e.溫濕度入力信號選擇PT 100Ω×2（幹球及濕球）

f.溫濕度變換出力:4～20MA

g.6組P.I.D控制參數設定,P.I.D自動演算,幹濕球自動校正

2.畫面顯示功能:

a. 觸摸式輸入, 螢?zāi)恢苯语@示選項

b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）

c.可顯示目前執行程式號碼,段次,剩餘時間及迴圈次數

d.運轉累計時間功能

e.溫濕度程式設定值以圖形曲線顯示,具即時顯示程式曲線執行功能

f.具單獨程式編輯畫面, 直接輸入溫濕度及時間

3.程式容量及控制功能:

a.可使用的程式組:最大100組

b.可使用的記憶容量:共5000SEGMENTS

c.可重復執行命令:每一個命令可達9999次

d.程式之製作采對談式,具有編輯、清除、插入等功能

e.SEGMENTS時間設定0～530Hour59Min

f.具有斷電程式記憶,複電後自動啓動並接續執行程式功能(可保存10年以上)

g.程式執行時可即時顯示圖形曲線

h.具有日期,時間調整功能

i.按鍵及畫面鎖定（LOCK）功能

五、標準配置:

A. 電源線4.0 mm2x3蕊

B. USB導出端子一個

C. 不銹鋼SUS #304方型沖孔鋼板置物架2片

D. 不銹鋼可調整間距40mm置物架軌道2組

E. 11W節能照明窗口燈一支

F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,矽膠塞頭1只。

G. 標準測試用不織布1片

H. 控制器使用說明書一套，操作說明書一套

六、其他要求：

1． 聯機軟體

2． 水冷式降溫系統

七、周圍環境：

(1).可容許使用溫度範圍0~35℃

(2).性能保證範圍：5~35℃

(3).相對濕度：不大於85%

(4).大氣壓：86～106Kpa

(5).周圍無強烈振動

(6).無陽光直接照射或其他熱源直接照射

(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.

八、加濕用水供水條件：純淨水

九、使用電源： 4.5KW 220V 50HZ

十、估價除外的專案:

1.設置場所的準備工程.      2.輸入側電氣設備.

3.輸入側電氣配線工程.      4.自然排水配管工程.

5.排水口

設備主要電器配件附後：

外形參考圖:
